バランス入出力にも柔軟に対応したモノラル構成4Wayパッシブチャンネルデバイダー

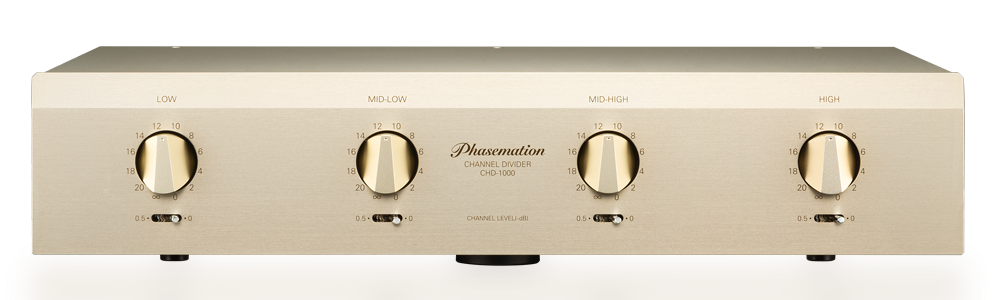

CHD-1000
受注生産
音楽の実在感 アーティストの情念をも引き出す
革新のマルチアンプシステム用チャンネルデバイダーが完成
バランス入出力対応4Way 6dB/Oct パッシブチャンネルデバイダー
商品説明
主な特徴■位相リニアを目指した6ｄB/OctのCR一段型クロスオーバーフィルター
マルチアンプ方式のスピーカーシステムにおいて、各スピーカー間のつながりを重視しつつ、ステレオ音場の再現を目指すとき、求められるクロスオーバーフィルターの特性は位相リニアとなる6ｄB/Oct以外には無いと 確信し、その特性を確実な物とする為にCR一段型クロスオーバーフィルターの前後にATT用オートトランスをチャンネルデバイダー用にアレンジして配置しました。これによりパッシブ型でありながら、フィルターの前後に対し て常にHigh入力インピーダンス、Low出力インピーダンスを実現しました。
尚、クロスオーバーフィルター 4Way+Sub-Wooferの周波数は受注時にお客様より指定された周波数で作成いたします。
■高性能コア材及び巻き線材料を採用したレベル調整用オートトランス
CM-2000で採用したコア材が「極薄0.1mmスーパーマロイ材」、オーディオ用線材として最適なPCトリプルCのポリウレタン線を特注した大型コアサイズのオートトランスを入力段に設置し、ここでは各帯域に対し-3，-6，-10，-16ｄBの固定ATTを構成できます。
各帯域出力段には0～-20ｄB間で1ｄBステップのレベル調整とツマミと-0.5ｄBの追加スイッチを設けました。
■入出力端子はRCA（アンバランス）、XLR（バランス）両方に対応
CM-2000で開発したATT用オートトランスをベースとしてアレンジしたトランスを入出力に配置したことによりCM-2000同様にバランス/アンバランス両対応が可能な入出力端子が構成出来ました。
Sub-Woofer出力のみレベル調整ATTを持たないためアンバランス出力のみとなります。
■外部誘導ハムと不要振動を排除
外部誘導ハム対応は堅牢な1.6ｍｍ厚鋼鈑に銅メッキを施したシャーシベースと、誘導ハムシールドを配した2.0ｍｍ厚アルミ製ケースカバー。さらにトランス付近に配置された磁気シールド材により2重構造としております。ATTトランスはハイダンピングラバー材で本体からフローティングされ、外部振動が伝播するのを防ぎます。
フロントパネルは10mm厚スラントアルミパネルを採用し、これらで構成された強靭な筐体構造が剛性の確保と磁気歪の低減を実現しています。普遍性の高いシャンパンゴールドの風格ある仕上がりは、所有する喜びを裏切りません。
>> 送料・手数料についての詳細はこちら
仕様
形 式 4Way パッシブ・チャンネルデバイダークロスオーバー周波数 6ｄB/Oct
入力端子 RCA×1、XLR×1
出力端子 RCA×5、XLR×4
最大外形寸法(mm) 430（幅）×93（高さ）×359（奥行）
重量 8kg
